より環境にやさしく！ より高い信頼性で！ より簡便に！ より早く！を実現します。
ショウゼット® VE-1000Sは、FRPを半硬化状態にしたフレキシブルなシートに太陽光、ランプ等の光を照射することにより、完全硬化状態のFRP防食被覆を形成する工法です。
ショウゼット® VE-1000Sは、FRPを半硬化状態にしたフレキシブルなシートに太陽光、ランプ等の光を照射することにより、完全硬化状態のFRP防食被覆を形成する工法です。
製品の特徴
優れた作業性
専用プライマー塗布後にシートを貼り付け、メタルハイドランプ、太陽光等の光を照射するだけで施工が完了するため、安全で簡便な作業が可能となります。安全性
シート表面は硬化終了までの間被覆フィルムで保護されているので、施工中のスチレン臭気を大幅に低減することが可能です。高い信頼性
工場で生産される半硬化状態のゼリー状シートを使用するので、ピンホール等の欠陥が少ない信頼性の高い防食被覆が可能です。各種特性
1.硬化物の機械特性
| 測定項目 | 測定値 | |
|---|---|---|
| 曲げ特性 | 強度（N/mm²） | 195 |
| 弾性率（GPa） | 8.5 | |
| 引張り特性 | 強度（N/mm²） | 105 |
| 伸び率 （％） | 2.0 | |
| コンクリート歩道板への接着性 | 接着強度 （N/mm²） | 3.41 |
| 破断位置 | コンクリート母材破断 | |
接着性試験方法：建研式接着試験（下地：サンディング処理）

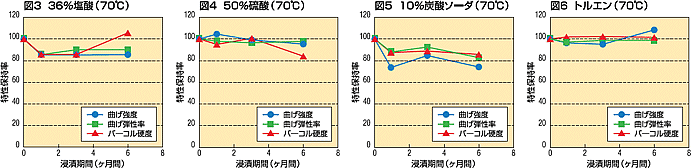

2.硬化物の耐薬品性
硬化条件：照明用2kWメタルハライドランプ、照度20mW/cm²、照射時間10分間。
評価方法：ショウゼット®VE-1000Sの硬化物を、各薬品に70℃で浸漬。
曲げ強度、曲げ弾性率、バーコル強度の保持率で評価。
